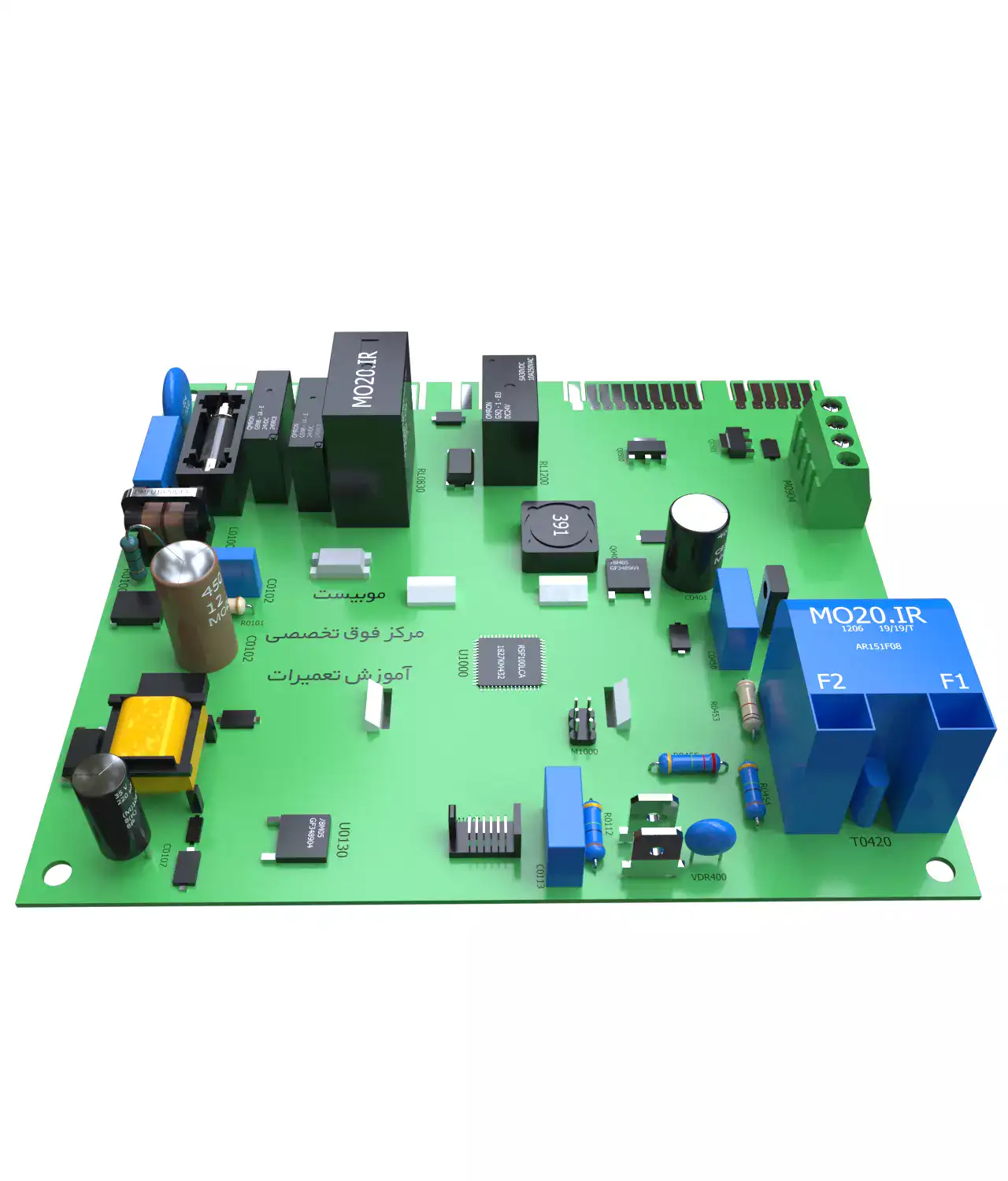

نقشه 3بعدی برد هرما

نقشه 3بعدی برد هرما | نقشه برد هرما

با افزایش قیمت برد پکیجها ، در بسیاری موارد تمایل به تعمیر برد بالا رفته است.

بنابراین بسیار از سرویسکاران و تعمیرکاران برد عزیز جهت صرفه جویی در هزینه مردم ، اقدام به تعمیر برد میکنند.

در بسیاری موارد نیز شاهد آن هستیم که مردم ، برد پکیج را شخصا نزد تعمیرکاران میبرند.

حال ممکن است تعمیرکار برد مجبور به صرف وقت بسیار شود تا در نهایت متوجه شود هر قطعه ی روی برد یا سوکت مربوط به چیست!

اما با در دست داشتن یه نقشه کامل ، آن هم به صورت سه بعدی ! میتواند از هر زاویه دلخواه برد را چرخانده و متوجه شود هر سوکت یا هر المان مربوط به چیست.

بدین ترتیب در وقت تعمیرکاران عزیز و سرویسکاران گرامی صرفه جویی چشمگیری به عمل خواهد آمد.

1. سرویسکاران پکیج هنگام تست سیمها و قطعات پکیج با مولتی متر میتوانند از این نقشه استفاده و سیم مربوط به هر قطعه را دقیقا پیدا نمایند.

2. تعمیرکاران برد هنگام تعمیر برد ، با استفاده از نقشه برد پکیج هرما میتوانند سرعت عمل بسیار بالاتری داشته باشند.

3. مدرسین تعمیرات برد میتوانند با استفاده از این نقشه ها مطالب را بسیار بهتر به هنرجویان خود منتقل کنند ( استفاده از نقشه در آموزش با ذکر نام منبع تولید کننده ، بلا مانع است )

نکته : سرویسکاران پکیج میتوانند از نقشه سه بعدی پکیج کالدا ونزیا نیز استفاده نمایند.

1. مشخص بودن المانهای مهم در نقشه

2. مشخص بودن سیمهای هر قطعه روی برد ، برای مثال سوکت فن یا سوکت ان تی سی گرمایش کجا متصل میشود.

3. مشخص بودن رله های مربوط به هر قطعه روی برد

4. نمایش مشخصات المانهای مهم برد نظیر ظرفیت خازنها ، مقاومتها ، پارامترهای رله ها و …
