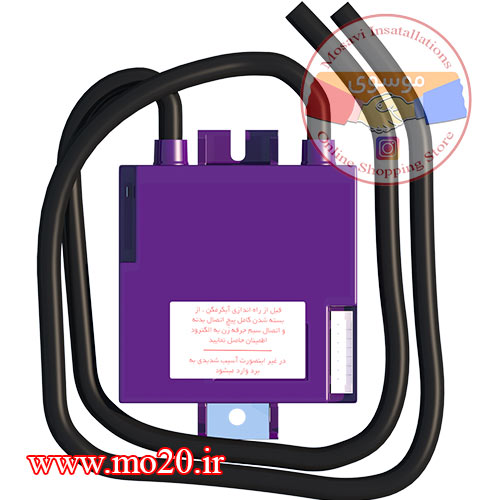

برد کنترل 3215
برد کنترل 3215 طرح کلید حرارتی
برد کنترل 3215 طرح کلید حرارتی
آنچه در توضیحات برد کنترل 3215 میخوانیم :
-
برد کنترل 3215 چیست و در چه آبگرمکن هایی کاربرد دارد؟
-
هنگام تعویض برد کنترل به چه مواردی باید دقت کنیم؟
-
برای افزایش طول عمر برد و قطعات برقی آبگرمکن 3215 چه کارهایی باید انجام داد؟
پس با ما همراه باشید و توضیحات محصول را با دقت بخوانید.
توضیحات محصول
برد کنترل 3215
برد کنترل 3215
برد کنترل 3215 چیست و در چه آبگرمکن هایی کاربرد دارد؟
برد کنترل همانطور که از اسم آن پیداست وظیفه کنترل تمام قطعات آبگرمکن را برعهده دارد.
برای مثال زمانیکه شیر آب باز میشود ، باید فرمان جرقه زنی صادر شود تا شعله اصلی روشن شود.
یا اینکه پس از تشکیل شعله اصلی ، جرقه زنی باید قطع شود و شعله اصلی پایدار بماند.
تمامی این کارها از وظایف برد کنترل است و برد است که کنترل تمامی قطعات را در دست دارد.
برد کنترل 3215 ، برای تمامی آبگرمکن های آیونایز بوتان شامل :
-
B-4208i
-
B-3212i
-
B-3215i
-
B-3218i
-
BX-214i
-
BX-62i
قابل استفاده میباشد.
نکته : اگر دقت کنید در انتهای تمامی مدلهای لیست شده حرف i به چشم میخورد ، این حرف مخفف آیونایز است.
آیونایز به تمام آبگرمکن های برقی بوتان گفته میشود و با آبگرمکن فن دار متفاوت است.
هنگام تعویض برد کنترل به چه مواردی باید دقت کنیم؟
-
هنگام نصب برد 3215 جدید ، پیچ اتصال بدنه را کاملا محکم کنید ، درغیر اینصورت آسیب شدیدی به برد وارد میشود.
-
پس از نصب برد ، سیمهای HV و S را به درستی به الکترودها متصل کنید بطوریکه الکترود باعث زخمی شدن سیم مشکی برد نشود.
-
سیم اتصال کلید حرارتی را حتما به پایه C برد کنترل متصل نمایید در غیر اینصورت دستگاه روشن نمیشود.
نکته : چنانچه کلیدهای حرارتی آبگرمکن مدل NO میباشد ، حتما باید کلیدهای حرارتی نیز همراه با برد تعویض گردد ، درغیراینصورت آبگرمکن روشن نمیشود.
چنانچه نیاز به کسب اطلاعات بیشتر در مورد انواع برد و تعویض آن دارید به پک آموزش تعمیر آبگرمکن برقی بوتان مراجعه نمایید.
برای افزایش طول عمر برد و قطعات برقی آبگرمکن 3215 چه کارهایی باید انجام داد؟
-
فقط و فقط از آداپتور فابریک بوتانی استفاده نمایید و از آداپتورهای مشابه و ارزان موجود در بازار استفاده نکنید.
-
زمانیکه آداپتور به آبگرمکن متصل است ، از قراردادن باتری در محفظه باتری آبگرمکن جدا خودداری نمایید.
-
درصورتیکه محل اتصال آداپتور به آبگرمکن خراب است ، حتما مجموعه سیم را تعویض نمایید.
-
زمانیکه به مدت طولانی مثلا چند روز از آبگرمکن استفاده نمیکنید ، آداپتور را از پریز جدا کنید.
-
از محافظ برق برای افزایش طول عمر قطعات برقی استفاده نمایید.
-
برد کنترل 3215 برای تمامی آبگرمکن های آیونایز بوتان قابل استفاده است.
-
هنگام تعویض برد از بسته بودن پیچ اتصال بدنه مطمئن شوید.
-
از آداپتور فابریک بوتانی استفاده نمایید.
برای محافظت از قطعات برقی پکیج حتما از محافظ برق پکیج استفاده نمایید.
برای کسب اطلاعات بیشتر در مورد آداپتور ، به مقاله آداپتور و انواع آن مراجعه نمایید.
مرکز آموزش آنلاین تعمیرات آبگرمکن توسط تیم خدمات موبیست راه اندازی شد.
مشخصات فنی
سایر ویژگی‌ها
برند
بوتان
عمومی
موارد استفاده : تمامی آبگرمکن های برقی بوتان, ولتاژ کاری : 3 ولت, اصالت : فابریک بوتان, گارانتی : 6 ماه ( درصورت تعویض توسط نمایندگی مجاز )
وزن
0.35 kg
مجیدی صابرپناه –
عاقا من شیفته سایتتون شدم
من کارم تاسیساته ، خدایی تا حالا ندیدم کسی توی سایت حتی نحوه تعویض قطعه رو اموزش بده
اکثر سایتها فقط یه عکس ساده گذاشتن و یه قیمت ، هیچ توضیحی هم نداره
فقط خواستم تشکر کرده باشم و یه خواهش کنم اموزش تعمیر قطعات رو بصورت ویدئویی هم قرار بدید برای ما
مدیر کل –
سلام خدمت شما سرور گرامی
با تشکر از بازدید شما از سایت و ثبت نظر خودتون
در مورد درخواست شما این امکان بصورت عمومی وجود نداره
و آموزشها در قالب پک های آموزشی روی سایت قرار میگیره که میتونید خریدتون رو انجام بدید
اما نمیتونیم این آموزش ها رو بصورت عمومی قرار بدیم .
برای اینکار دلیل بسیار موجهی داریم :
دلیل ما هم اینه که این آموزشها فقط باید در اختیار سرویسکاران و تاسیسات کاران قرار بگیره
اگه قرار باشه آموزشهای فوق حرفه ای ما ، در اختیار عموم مردم قرار بگیره ، کسب و کار افراد فنی و سرویسکاران و نمایندگان
مختل میشه و هرکسی خودش تعمیرکار خودش میشه
بنابراین این آموزشها بصورت پک های آموزشی تعمیرات به علاقه مندان به یادگیری تعمیرات قرار خواهد گرفت
امیدوارم جواب سئوالتون رو داده باشم ، اما بازم اگه سئوالی بود در خدمتم قربان
عزیزالله نارویی –
بله صدرصد چون هزینه ما برباد نرد
داریوش –
سلام آقای موسوی. یه سوال دارم ازتون. چرا بردهای قبلی دوتا سوکت خور داره ولی بردهای جدید یکی داره. ممنون میشم اگه جوابمو بدین. سایت خیلی خوبی دارین چون هر سوالی رو بی منت جواب میدین
مدیر کل –
سلام قربان با تشکر از بازدید شما ازسایت
همونطور که در آموزشهای ویدئویی تعمیرات هم توضیح دادیم
بردها در گذشته قابلیت این رو داشتن که به هر دو کلید حرارتی NO و NC متصل بشن
اما با توجه به اینکه کلیدهای حرارتی دیگه تولید نمیشن ، بردهای جدید نیازی به قابلیت کار با
کلید حرارتی NO ندارن و فقط با کلید حرارتی NC کار میکنن
و سوکت NO از روی برد حذف شده
علی –
سلام و درود خدمت شما
وقتتون بخیر
سوالی داشتم
آیا میشه ابگرمکن ۳۱۱۵ رو که شمعک دارن رو تبدیل کرد به ۳۲۱۵ و بدون شمعک بشود
و تجهیزات ۳۲۱۵ مثل همین برد کنترل رو روی اون نصب کرد
و با باز کردن آب عملیات جرقه زن خودکار و …انجام بشود؟
ممنونم از سایت خوبتون
shirdelghobadi (خریدار محصول) –
باسلام برد خوب وساخت کارخانه بوتان بود ممنونم ازسایت راهنمایی ومحصولات اورجینال
شابان علی دینجاکی –
سلام ببخشید نقشه برد کنترل 3215 و مقدار ولتازهر سیم این برد کنترل رو دارید؟
مدیر کل –
سلام قربان با تشکر از بازدید شما از سایت موبیست
این اطلاعات مربوط به دوره تعمیراته و فقط در اختیار هنرجویان موبیست قرار میگیره
امیر –
سلام مهندس خوب هستید.
امیر –
من یه آبگرم کن خارجی دارم مارد Demrad ترکیه..مدتی ازش استفاده کردم تو بالکن نصب بود سیستمش یخ زد.بعد این آبگرم کن یه مانیتور کوچیک برای نشون دادن دما داره..الان روشن نمیشه..دوتا جرقه زنم داره..خاستم بدونم آیا برد بوتان امکانش هست بهش بخوره
مدیر کل –
سلام قربان باید از نزدیک بررسی بشه
همچنین باید ببینید مجموعه سیم ، ولتاژ کاری ، رنگ بندی هر سیم با چیزی که شما میخواین تطبیق داره یا خیر
طبق تجربه هر برندی قطعات خاص خودش رو داره و روی برندهای دیگه بطور معمول جواب نمیده
