دیسک دیافراگم 3115

دیسک دیافراگم 3115 در کدام مدل آبگرمکن های بوتان استفاده میشود؟

از این قطعه در تمامی آبگرمکن های نسل سوم و رومسیلد بوتان میتوان استفاده نمود.

این مدلها عبارتند از :

آبگرمکن های شمعکی نسل سوم : B-3108 , B-3110 , B-3112 , B-3115 , B-3118

آبگرمکن های آیونایز نسل سوم  : B-3210i , B-3212i , B-3215i , B-3218i

آبگرمکن های فن دار نسل سوم : B-3315if , B-3318if

همچنین از این دیسک در آبگرمکن های رومسیلد بوتان که رگولاتور برنجی دارند میتوان استفاده نمود.

در مدلهای قدیمی آبگرمکن های نسل سوم بوتان از دیسک دیافراگم معمولی استفاده میشد .

با گذشت زمان روی میله دیسک رسوباتی شکل میگرفت که این رسوبات باعث گیرکردن دیسک و درنتیجه شعله کاذب میشد.

برای رفع این مشکل ، کیت قاب برنجی آنتی فولینگ تولید شد و دیسک دیافراگم آنتی فولینگ جایکزین شد.

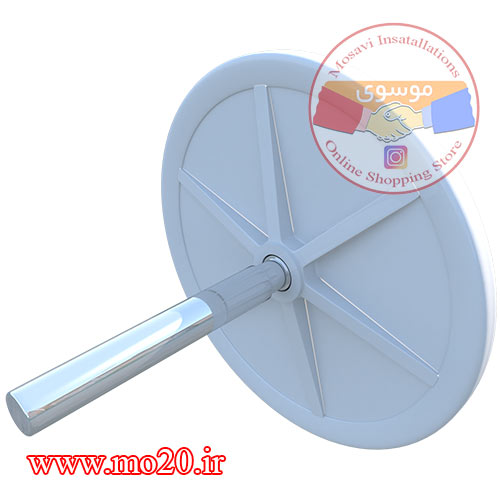

تفاوت دیسک دیافراگم آنتی فولینگ با دیسک معمولی در زائدگی انتهای دیسک است.

روی این دیسک شیاری ایجاد شده است که پلاستیک محافظ دیسک درون آن قرار میگیرد و دیسک را دربرابر رسوبات محافظت میکند.

برای درک بهتر این مطالب به عکس های زیر دقت نمایید.

همواره در کلاسهای تعمیر آبگرمکن به هنرجویان عزیز گفته ایم هنگام سرویس رگولاتور آب حتما دیسک را تعویض کنید.

تعویض دیسک فواید زیر را برای ما به همراه خواهد داشت :

1. افزایش طول عمر سرویس انجام شده.

2. افزایش نسبی ایمنی در برابر شعله کاذب آبگرمکن

شاید با خود بگویید چگونه ممکن است تعویض دیسک فواید فوق را ایجاد کند؟

اگر به سطح میله دیسک نو دقت کنید کاملا صیقلی و بدون هیچ خراشی تولید شده است .

رسوبات آب پس از مدلتی سطه میله دیسک را میپوشاند و زمانیکه شما با استفاده از چاقو این رسوبات را پاک میکنید باعث ازبین رفتن سطح صیقلی دیسک میشود.

زمانیکه میله دیسک صیقلی نباشد به مرور زمان باعث خراب شیدن اورینگ ها میشود بنابراین طول عمر تعمیر پایین خواهد آمد .

علاوه بر این زمانیکه سطح میله دیسک خراشیده شود در دفعات بعدی رسوب گذاری سریعتر اتفاق خواهد افتاد.

دقت نمایید همراه با تعویض دیسک تمامی قطعات رگولاتور آب باید تعویض گردد .

این قطعات عبارتند از :

1. دیافراگم

2. اورینگ سیلیکونی یا اورینگ 10 ( با توجه به نوع مغزی قاب برنجی )

3. بوش بالا

4. بوش پایین

5. اورینگ شیر احتراق آهسته و اورینگ شیر تنظیم دما

6. محور شیر تنظیم دما پلیمری ( درصورتیکه شیر تنظیم دما برنجی است نیازی به تعویض آن نیست )

7. اورینگ سوپاپ اطمینان یکپارچه

8. اورینگ روی مغزی آببندی ( درصورت وجود )

چنانچه نیاز به یادگیری نحوه سرویس رگولاتور آب دارید به آموزش تصویری تعمیر آبگرمکن 3115 مراجعه نمایید.
